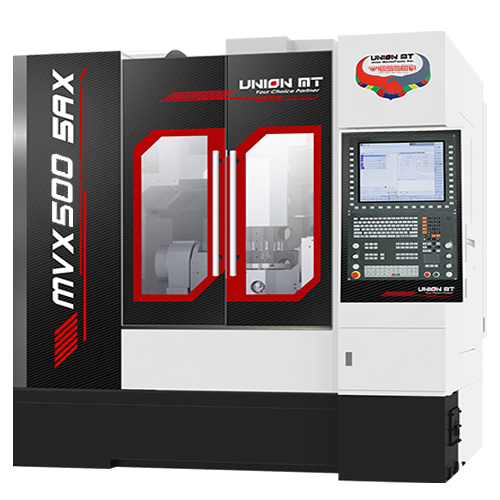

Wiesser MVX500 5AX - 5 Axis CNC Machining Center (with Heidenhain TNC640)
Standart Özellikleri
-
Kinematik Zero Yazılımı + DCM
Direkt Motor Fener Mili
Japon tasarımı güçlü, geniş ve rijit gövde yapısı
Döküm Gövde de 17 ayrı noktada raspalama ile uzun süre bozulmayan rijitlik
Gres yağlamalı Geniş, Çift Sıralı Roller (Masura) Lineer Kızaklar
Tüm eksenlerde Gres yağlamalı C2 sınıfı 45mm çapında Vidalı Miller
3,2 mm kalınlığında ve Ekstra destekli, dayanıklı Dış kasa
Yüksek Hız (High Speed) ve Yüksek hassasiyet özellikleri ile daha iyi yüzey kalitesi
Rigit Tapping (Rijit Kılavuz Çekme)
Helezon tip talaş konveyörü
30 İstasyonlu kol tipi ATC
Fener Mili Soğutma Sistemi
Elektrik dolabı soğutma sistemi
Tam kapalı kasa
Taşınabilir el çarkı
Basınçlı hava ile takım soğutma sistemi
Bor yağı ile takım soğutma sistemi
Bor yağı ve Hava Tabancası
Makina çalışma durumu gösteren renkli ikaz lambası
Led İç Aydınlatma lambası
Makina montaj ayak seti, Takım Çantası ve Kitleri
CE Ekipmanları
Transformatör
Kullanım ve Bakım Klavuzları
Kontrol Ünitesi:
Heidenhain TCN640 Kontrol
15 inch Monitör TFT Renkli Ekran
TFT Renkli Ekran
Heidenhain Taşınabilir El Çarkı
Kapasite Bilgileri
-
Eksen Hareket Miktarı X/Y/Z: 650/610/500 mm
İş mili Alnı ile Tabla Arası Mesafe: 30~540 mm
Beşik Tabla (A Eksen) Maks. Dönme Hızı: 16.6 rpm
Beşik Tabla (A Eksen) Açısı: +30° ~ -120° (Heidenhain RCN Rotary Encoder)
Döner Tabla (C Eksen) Tabla Çapı: Ø 500 mm
Döner Tabla (C Eksen) Dönme Açısı: 360°
Döner Tabla (C Eksen) Hızı: 11.1 rpm
Maks. İş Parçası Bağlama Çapi/Yüksekliği: Ø600 x 260mm
Maks. İş Parçası Ağırlığı: 300kg (Dikey) / 250kg (Yatay)
Maksimum Spindle Devri: 12.000rpm
Spindle Gücü: 27.7kW (Heidenhain kontrol için)
Spindle Torku: 132Nm
Spindle Taper: BBT40
Vidalı Mil Çapı: Ø45mm
Eksen Kızak Tipi X/Y/Z: Lineer Masura Kızak
Eksen Motor Güçleri X/Y/Z/A/C: 5,7/5,7/5,7/6,0/2,64 kW
Kızak Genişlikleri X/Y/Z: 35/45/45 mm
Rapid Hızları X/Y/Z: 24 m/dk.
Kesme İlerlemeleri X/Y/Z: 20 m/dk.
Magazin Tipi: Kol Tipi ATC
Takım Tutucu Tipi: BBT40
Magazin Takım Kapasitesi: 30
Maksimum Takım Çapı: Ø75 / Ø125mm (Yan potlar boş iken)
Maksimum Takım Boyu: 300mm
Maksimum Takım Ağırlığı: 8 kg
Makina Ağırlığı: 7.400 Kg
