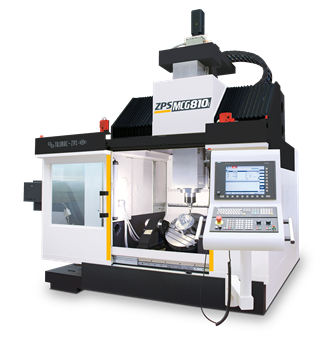

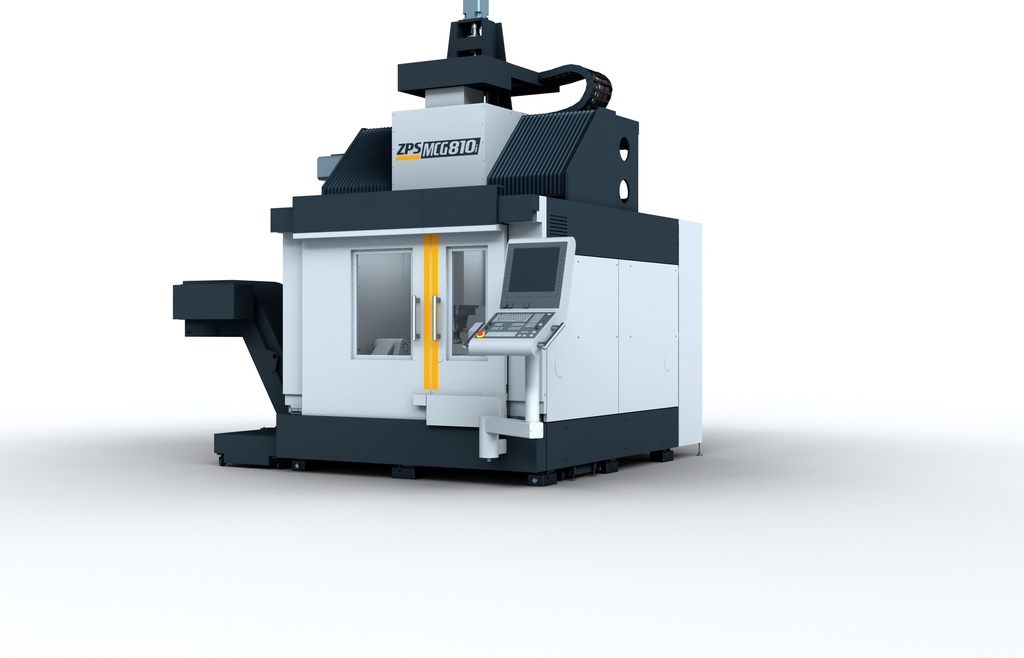

Tajmac MCG810i Gantry Tip 5 Eksen CNC İşleme Merkezi
Standart Özellikleri
-
Heidenhain TNC 640 19” Kontrol ünitesi
Mükemmel sönümleme özelliği ile Gantry Tip döküm gövde teknolojisi
Yüksek Hız (High Speed) ve Yüksek hassasiyet özellikleri ile daha iyi yüzey kalitesi
Güçlü ve geniş gövde yapısı ile uzun süre bozulmayan rijitlik
Rigit Tapping (Rijit Kılavuz Çekme)
Palet tipi talaş konveyörü
X, Y ve Z Ekseninde Çift Sıralı Geniş Roller (Masura) Lineer Kızaklar
X, Y ve Z Ekseninde Heidenhain Cetvel
Fener Mili Soğutma Sistemi
Tam kapalı kasa
Taşınabilir el çarkı
Bor yağı tabancası
Hava tabancası
Merkezi yağlama ünitesi
Makina çalışma durumu gösteren renkli ikaz lambası
Led İç Aydınlatma lambası
Makina montaj ayak seti
Takım Çantası ve Kitleri
CE Ekipmanları
Transformatör
Kullanım ve Bakım Klavuzları
Kapasite Bilgileri
-
Makina Kapasite Bilgileri :
X Y Z eksen Hareket Miktarı : 1000 / 800 / 600 ( mm )
İş mili Alnı ile Tabla Arası Mesafe : 25 ~ 625 ( mm )
Beşik Tabla (A Eksen) Maks. Dönme Hızı : 25 ( rpm )
Beşik Tabla (A Eksen) Açısı : +95ﾟ/-95ﾟ
Beşik Tabla (A Eksen) Maks. Tork ( S1 / S6-40% ) : 960 / 2300 ( Nm )
Beşik Tabla (A Eksen) Maks. Frezeleme Yükleme Kapasitesi (+90ﾟ/-90 ) : 450 ( kg )
Beşik Tabla (A Eksen) Maks. Tornalama Yükleme Kapasitesi ( +15ﾟ/-15 ) : 650 ( kg )Döner Tabla / C Eksen Tabla Çapı : Ø 600 ( mm )
Döner Tabla / C Eksen Frezeleme Maksimum Dönme Hızı : 100 ( RPM )
Döner Tabla (C Eksen) Açısı : 360ﾟ
Döner Tabla / C Eksen Maks. Tork ( S1 / S6-40% ) : 628 / 1000 ( Nm )
Maksimum Spindle Devri / Konik Tipi : 15.000 ( rpm ) / ISO40
Spindle Gücü Frezeleme ( S1-100% / S6-40% ) : 25 / 31 ( kW )
Spindle Torku Frezeleme ( S1-100% / S6-40% ) : 160 / 200 ( Nm )
X / Y / Z Eksen Kızak Tipi : Lineer Masura Kızak
Rapid Hızları X / Y / Z : 40 / 40 / 40 (m/dk.)
Kesme İlerlemeleri (X/Y/Z) : 40 / 40 / 40 (m/dk.)
Takım Tutucu Tipi : ISO40
Magazin Takım Kapasitesi : 30
Maksimum Takım D / L / W : Ø80 / Ø115 mm / 250mm / 8 kg.
Makina Ağırlığı : 11.500 (kg)
