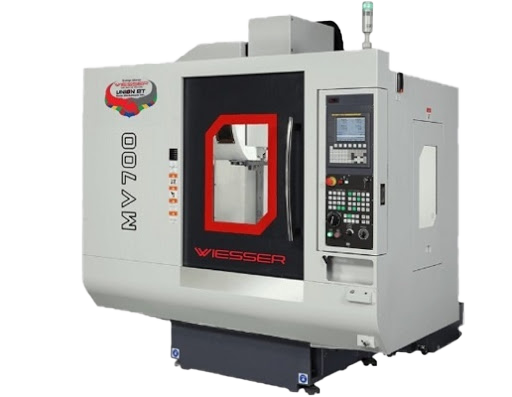

Wiesser MV700P CNC Dik İşleme Merkezi (Fanuc Oi-MF)
Standart Özellikleri
-
60 m/dk Hızında Seri Hareketler
20 m/dk. High Speed Kesme İlerlemesi
1,5 G ivmelenme
Direkt Motor Yüksek Torklu Fener Mili
20 İstasyonlu Kol Tipi High Speed ATC
Big Plus BBT-40 Royal Marka Spindle
JAPON tasarımı güçlü ve geniş gövde yapısı
Döküm Gövde de 17 ayrı noktada raspalama ile uzun süre bozulmayan rijitlik
Roller (Masura) Lineer Kızaklar ile mükemmel rijitlik ve hassasiyet
Tüm eksenlerde Süper Hassas C1 sınıfı Vidalı Miller
Ekstra Destekli Dayanıklı Dış kasa
Soğutma suyu sistemi ve Bor yağı tabancası
Basınçlı alt talaş yıkama sistemi (Wash Down)
Japon Fanuc Marka Eksen Sürücüleri ve Eksen Motorları (Direkt Motor)
Rigit Tapping (Rijit Kılavuz Çekme)
Helezon tip talaş konveyörü, Tam kapalı kasa
Makina çalışma durumu gösteren ikaz lambası
İç Aydınlatma lambası, Makina montaj ayak seti
Trafo, CE ve Takım Çantası, Programlama ve Bakım Kitap Seti
Kapasite Bilgileri
-
Makina tabla ölçüleri: 850 x 410 (mm)
T Kanalları: 14 (mm) x 125 (mm) x 3
Tabla yükleme kapasitesi: 300 (kg)
X Eksen Hareket Miktarı: 700 (mm)
Y Eksen Hareket Miktarı: 400 (mm)
Z Eksen Hareket Miktarı: 450 (mm)
Fener mili ile tabla arası: 130-580 (mm)
Fener mili koniği: Big Plus BBT-40
Max. Fener mili motor gücü: 11 (kW)
Maksimum fener mili devri: 15.000(rpm) / Direkt Motor
Magazin istasyon sayısı: 20 adet Kol Tipi ATC
Maks. takım çapı Pot Dolu/Pot Boş: 75/150 (mm)
Maks. Takım uzunluğu: 200 (mm)
Maks. Takım Ağırlığı: 5 (kg)
Takım değiştirme süresi (T/T): 2,2(sn)
Takım değiştirme süresi (C/C): 4,5(sn)
Eksen İtme Güçleri (X*Y*Z): 4,712 * 4,712 * 4,712 (N)
Kızak tipi X*Y*Z: Lineer Roller (Masura) Kızak
Eksen kızak kalınlıkları X*Y*Z: 30*30*30 (mm)
Vidalı Mil Çapı X*Y*Z: 32*32*32 (mm) / C1 Sınıfı
Hızlı ilerleme X*Y*Z: 60*60*60 (m/dk)
Kesme ilerlemesi X*Y*Z: 20 (m/dk)
Soğutma Tankı Kapasitesi: 200 Litre
Makina Dış Ölçüleri W*D*H: 2.100 * 2.891 * 2.500 (mm)
Makina ağırlığı: 3.400 (kg)
