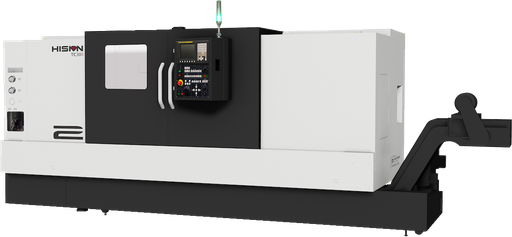

HAITIAN TC30IIx500 - 10 inch CNC Torna
Standart Özellikleri
-
Monoblock, Tek Parça Güçlü, Geniş döküm gövde yapısı
Geniş sürtünme tipi (kutu) kızaklar ile daha fazla rijitlik
3 Ayaklı Hidrolik Ayna
Hidrolik Taret
Eğik banko döküm gövde
Palet Tipi Talaş Konveyörü
Merkezi Yağlama Sistemi
1 set yumuşak ayak
Ayana clamp-unclamp için Ayak Pedalı
Tam Kapalı Kasa
Elektrik dolabı havalandırma sistemi
Makina çalışma durumu gösteren renkli ikaz lambası
İç Aydınlatma lambası
Makina montaj ayak seti
Takım Çantası ve Kitleri
CE Ekipmanları
Transformatör
Kullanım ve Bakım Kılavuzları
Kapasite Bilgileri
-
Yatak üstü çevirme çapı: 650 (mm)
Maks. tornalama çapı: 500 (mm)
Maks. tornalama boyu: 500 (mm)
Ayna çapı: 10 inch
Maks. Fener mili devri: 3500 (rpm)
Fener mili koniği: A2-8
Çubuk kapasitesi: Ø64 (mm) / *Opsiyon: Ø90 (mm)
Fener mili - motor aktarma tipi: Kayış ile aktarma
Fener mili ön rulman çapı: Ø120 (mm)
Fener mili motor gücü: 15/18,5 (kW)
Fener mili Torku: 245/400 (Nm)
X eksen hareket miktarı: 260 (mm)
Z eksen hareket miktarı: 580 (mm)
X eksen seri hareket hızı: 16 (m/dk.)
Z eksen seri hareket hızı: 20 (m/dk.)
Kızak tipi (X&Z): Sürtünme (Kutu) Kızak
Taret tipi : Hidrolik
Taret istasyon sayısı: 12 (adet)
Dış çap kare takım ölçüsü: 25x25 (mm)
Delik kater tutucusu iç çapı: Ø40 (mm)
Karşı Punta Tipi: Hidrolik
Karşı Punta Konik Tipi: MT NO.5
Punta Hareket Miktarı: 370 (mm)
Punta Pinol Çapı: Φ100
Punta Pinol Hareketi: 120 (mm)
Toplam Güç: 30 (kVA)
Makina ölçüleri (LxWxH): 4.200x2.050x2.050 (mm)
Makina ağırlığı: 5.000 (kg)
