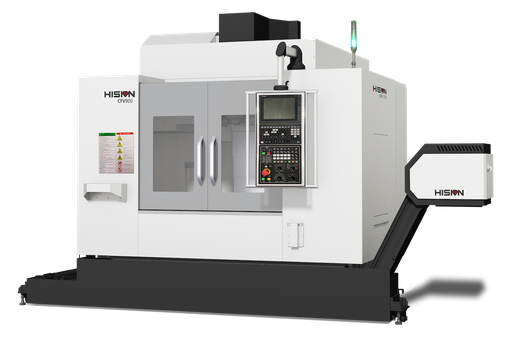

HAITIAN CFV900 CNC Dik İşleme Merkezi
Standart Özellikleri
-
Yüksek Hız (High Speed) ve Yüksek hassasiyet özellikleri ile daha iyi yüzey kalitesi
Güçlü ve geniş gövde yapısı ile uzun süre bozulmayan rijitlik
Servo ATC (Otomatik Takım Değiştirme) Teknolojisi
Built-in (Electro) Spindle
Palet Tipi Talaş Konveyörü
Gres Yağlamalı Eksenler - Otomatik Gres Pompası ile
Spindle Soğutma Ünitesi
Rigit Tapping (Rijit Kılavuz Çekme Fonksiyonu)
24 İstasyonlu Kol tipi ATC
Elektrik dolabı havalandırma sistemi
Tam kapalı kasa
Taşınabilir el çarkı
Ayarlanabilir Hava hortumu ile ile takım soğutma sistemi
Ayarlanabilir Bor yağı hortumu ile takım soğutma sistemi
Bor yağı tabancası
Hava tabancası
Merkezi yağlama ünitesi
Makina çalışma durumu gösteren renkli ikaz lambası
Led İç Aydınlatma lambası
Makina montaj ayak seti
Takım Çantası ve Kitleri
CE Ekipmanları
Transformatör
Kullanım ve Bakım Kılavuzları
Kapasite Bilgileri
-
Tabla Ölçüleri: 1.100 x 430 (mm)
Tabla T-Slot: Ölçüleri: 18 x 3 x 125 (mm)
Maksimum Taşıma Kapasitesi: 700 (kg)
X eksen hareket miktarı 900 (mm)
Y eksen hareket miktarı: 430 (mm)
Z eksen hareket miktarı: 510 (mm)
Spindle Alnı ile Tabla Arası Mesafe: 150 ~ 660 (mm)
Spindle motor gücü (Sürekli 30 dakikalık aşırı yük): 7,5/11 (kW)
Spindle Torku: 71,6/105 (Nm)
Spindle Koniği: BT-40
Spindle Devri: 12.000 (rpm)
Spindle - Motor Aktarma Tipi: Built-in (Electro) Spindle
Magazin tipi: Servo ve Kol Tipi ATC
ATC Magazin Kapasitesi: 24 (adet)
Maksimum Takım Çapı: 80(mm) / 125(mm)
Maksimum Takım Boyu: 300 (mm)
Maksimum Takım Ağırlığı: 7 kg
Takım Değiştirme Süresi (T-T): 1,5 (sn.)
Seri Hareket Hızları X*Y*Z: 36*36*36 (m/dk.)
Kesme İlerlemesi X*Y*Z: 20 (m/dk.)
Makina Dış Kasa Ölçüleri W * D * H: 2.600 * 2.420 * 2.580 (mm)
Makina Ağırlığı: 7.000 (kg)
