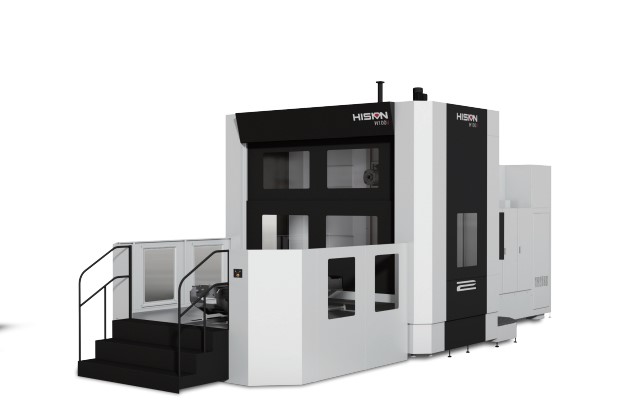

HAITIAN HPC800 CNC Yatay İşleme Merkezi (kopya)
Standart Özellikleri
-
Servo Motorlu Takım Magazini ile yüksek hızlı Takım değiştirme süresi
Tek parça halinde yüksek sertlikte dökülmüş T tipi alt döküm gövde yapısı ile uzun süre bozulmayan rijitlik
Yüksek hassasiyetli ağır yük taşıma kapasitesi
X ve Z Eksen Geniş Çift sıralı Lineer Masura Kızaklar, Y Eksen Kutu Kızak
Yüksek Hız (High Speed) ve Yüksek hassasiyet özellikleri ile daha iyi yüzey kalitesi
Rigit Tapping (Rijit Kılavuz Çekme Fonksiyonu)
Palet tipi talaş konveyörü
40 İstasyonlu Kol tipi ATC
Otomatik Palet Değiştirme Sistemi (APC)
1° indekslemeli yüksek hassasiyetli döner tabla
Spindle soğutma ünitesi
Elektrik dolabı havalandırma sistemi
Geniş ve ergonomik tasarım kasa
Tam kapalı kasa
Taşınabilir el çarkı
Basınçlı hava ile takım soğutma sistemi
Bor yağı ile takım soğutma sistemi
Bor yağı tabancası
Makina çalışma durumu gösteren renkli ikaz lambası
Led İç Aydınlatma lambası
Makina montaj ayak seti
Takım Çantası ve Kitleri
CE Ekipmanları
Transformatör
Kullanım ve Bakım Kılavuzları
Kontrol Ünitesi (Standart):
Fanuc 0i-MF Plus Kontrol Ünitesi
10.4 inch Renkli LCD Ekran
Kapasite Bilgileri
-
X eksen hareket miktarı 1.800 (mm)
Y eksen hareket miktarı: 1.500 (mm)
Z eksen hareket miktarı: 1.350 (mm)
Spindle Merkezi ile Tabla Yüzeyi Arası Mesafe: 0~1.500 (mm)
Spindle alnı ile Tabla merkezi arasındaki mesafe: 300~1.650 (mm)
Tabla Ölçüleri: 1000 x 1000 (mm)
abla İndeksleme: 1° x 360°
Maksimum Taşıma Kapasitesi: 3.000 (kg)
Spindle-Motor Aktarma Tipi: Şanzıman
Spindle Devri: 4.500 (rpm)
Spindle motor gücü : 22/26 (kW)
Spindle Koniği: BT-50
Seri Hareket Hızları X*Y*Z: 24*20*24 (m/dk.)
Kesme İlerlemesi X*Y*Z: 6*6*6 (m/dk.)
Tabla 90° indeksleme süresi: 5 (sn.)
Palet (APC) Değiştirme Tipi: Direkt Rotary Tip
Takım Magazini (ATC) Tipi: Kol Tipi ATC
Takım Magazini (ATC) Kapasitesi: 40 (adet)
Maksimum Takım Çapı: Φ120/240 (mm)
Maksimum Takım Boyu: 650 (mm)
Maksimum Takım Ağırlığı: 30 kg
Takım Değiştirme Süresi (T-T): 2,5 (sn.)
Makina Dış Kasa Ölçüleri WxDxH: 10.000 x 5.400 x 4.600 (mm)
Makina Ağırlığı: 32.000 (kg)
