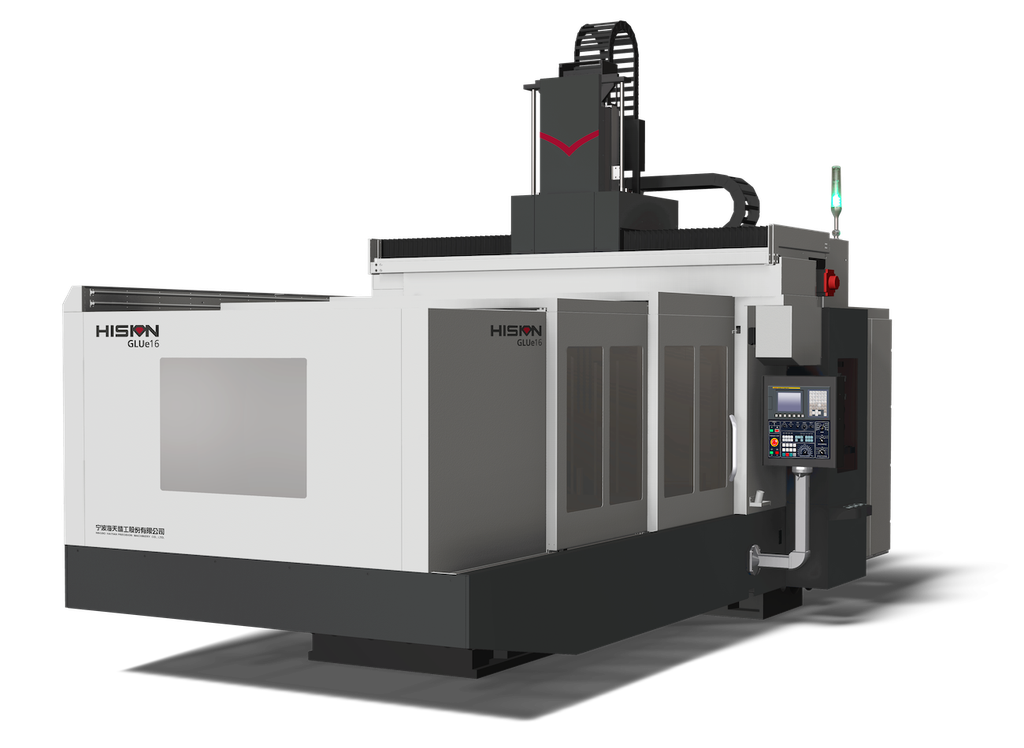

HAITIAN GLUe16×30 CNC Köprü Tipi İşleme Merkezi
Bu ürün artık mevcut değil.
Standart Özellikleri
-
Built-in (Electro) Spindle ile Yüksek Tork ve Minimum Vibrasyon
Güçlü ve geniş gövde yapısı ile uzun süre bozulmayan rijitlik
Rigit Tapping (Rijit Kılavuz Çekme)
Helezon tip talaş konveyörü + Zincirli tip talaş konveyörü
24 İstasyonlu kol tipi ATC
Fener Mili Soğutma Sistemi
Elektrik dolabı havalandırma sistemi
Taşınabilir el çarkı
Ayarlanabilir Hava hortumu ile ile takım soğutma sistemi
Ayarlanabilir Bor yağı hortumu ile takım soğutma sistemi
Bor yağı tabancası
Hava tabancası
Merkezi yağlama ünitesi
Makina çalışma durumu gösteren renkli ikaz lambası
Led İç Aydınlatma lambası
Makina montaj ayak seti
Takım Çantası ve Kitleri
CE Ekipmanları
Transformatör
Kullanım ve Bakım Kılavuzları
Kapasite Bilgileri
-
X Eksen hareket miktarı: 3.100 (mm)
Y Eksen hareket miktarı: 1.500 (mm)
Z Eksen hareket miktarı: 700 (mm)
Kolonlar arası mesafe: 1.580 (mm)
Fener mili alnı ile Tabla arası mesafe: 200-900 (mm)
Makina Tabla ölçüleri: 1.500 x 3.000 (mm)
Tabla yükleme kapasitesi: 10.000 (kg)
T Kanal ölçüleri: 22*9*160 (mm)
Hızlı ilerleme X*Y*Z: 16*24*15 (m/dk.)
Kesme ilerlemesi X*Y*Z: 12*20*10 (m/dk.)
Fener mili - Motor aktarma tipi: Built-in (Electro)
Maksimum fener mili devri: 6.000 (rpm) / (Opsiyon: 8.000rpm)
Fener mili motor gücü (6.000rpm için): 22/30kW (high speed), 15/30kW (low speed)
Fener mili torku (6.000rpm için): 233/318 Nm (high speed), 318/774 Nm (low speed)
Fener mili koniği: BT-50
RAM Tipi Kızak Ölçüleri: 350 x 350 (mm)
Otomatik magazin tipi: Kol (Arm) Tipi
Magazin istasyon sayısı: 24 (adet)
Maksimum takım çapı: 110 (mm) / Yan Potlar Boş: 220 (mm)
Maksimum takım uzunluğu: 300 (mm)
Maksimum takım ağırlığı: 20 (kg)
Makina ölçüleri (LxWxH): 9.410 × 4.000 × 4.320 (mm)
Toplam güç: 65 (kVA)
Makina ağırlığı: 26.500 (kg)
